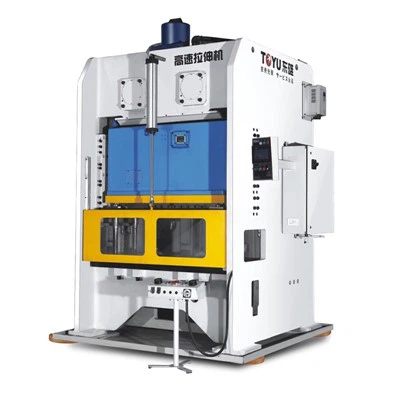

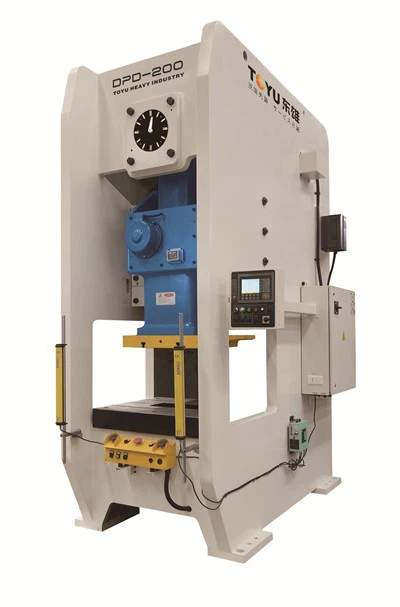

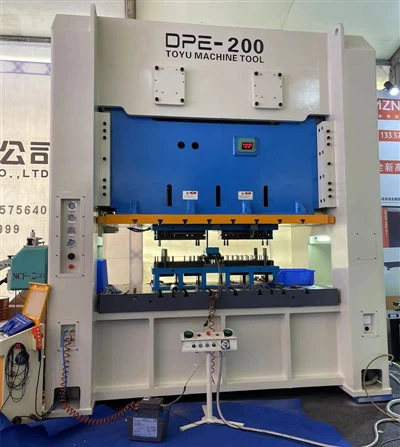

Caractéristiques
1. Large gamme d'applications : les poinçonneuses à cadre en acier de haute précision peuvent être utilisées pour diverses applications de traitement des métaux, notamment la découpe, le pliage, le poinçonnage, l'estampage et le gaufrage. Cette polyvalence en fait un excellent investissement pour toute application industrielle.
2. Facile à utiliser : presse à poinçonner à cadre en acier de haute précision à poignée unique fermée, facile à utiliser, contrôle intuitif et réglage simple. Cela le rend adapté aux opérateurs ayant différents niveaux de compétence, réduisant ainsi le besoin d’une formation approfondie.
3. Améliorer la sécurité : la conception du poinçon du cadre en acier de haute précision dispose de fonctions de sécurité qui peuvent protéger les opérateurs contre les accidents et les blessures. Cela comprend les couvercles de sécurité et les dispositifs de protection, les boutons d'arrêt d'urgence et les interrupteurs de verrouillage.

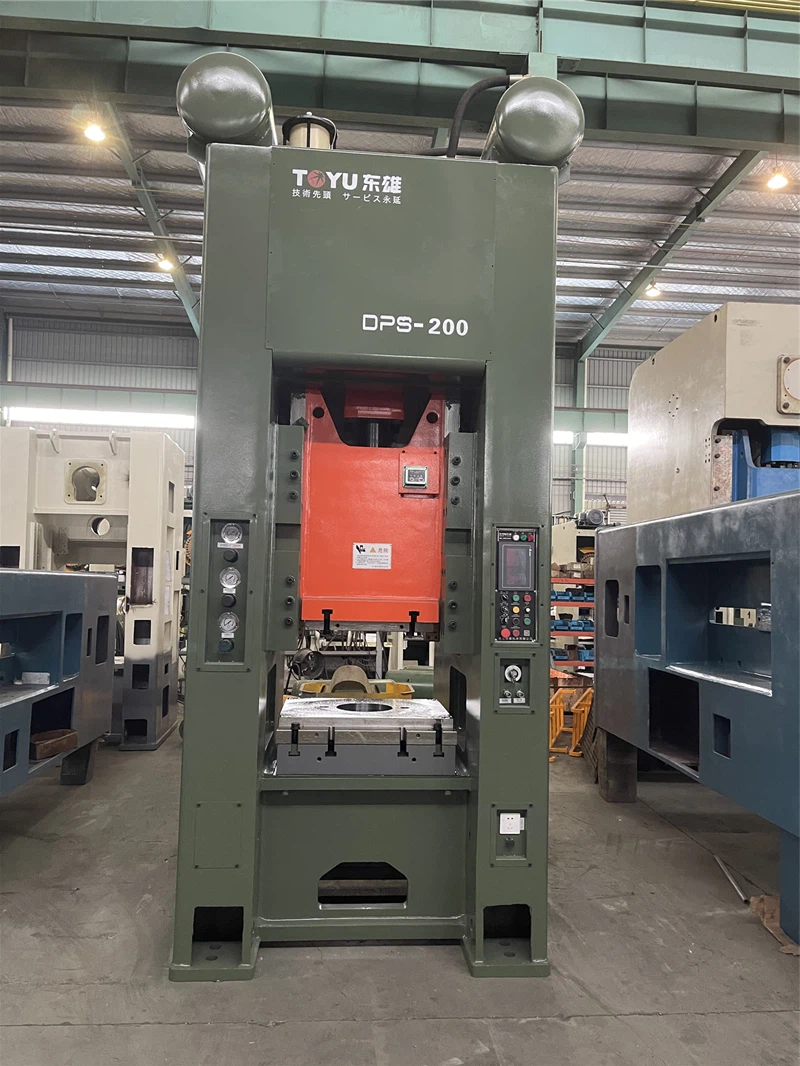

Champ d'application
|
Nom |
Unité |
DPS-125T |
DPS-160T |
DPS-200T |
|||
|
Force nominale |
KN |
1250 |
1600 |
2000 |
|||
|
Taper |
V |
H |
V |
H |
V |
H |
|
|
Course du curseur |
mm |
250 |
160 |
280 |
180 |
300 |
200 |
|
Course de force nominale |
mm |
20 |
15 |
20 |
15 |
25 |
20 |
|
Nombre de coups (vitesse constante) |
s.p.m |
40 |
60 |
35 |
55 |
40 |
50 |
|
Hauteur maximale de la matrice |
mm |
400 |
450 |
450 |
500 |
500 |
550 |
|
Réglage de la hauteur de la matrice |
mm |
100 |
100 |
120 |
|||
|
Taille inférieure de la table de travail |
mm |
750×700×105 |
800×750×115 |
850×800×35 |
|||
|
Bas du curseur |
mm |
750×450 |
810×500 |
930×700 |
|||
|
Trou central de la table de travail |
mm |
Ø310 |
Ø350 |
Ø400 |
|||
|
Trou de poignée de matrice |
mm |
Ø75 |
Ø75 |
Ø75 |
|||
|
Moteur principal |
KW×P |
11×4 |
18.5×4 |
22×4 |
|||
|
Taille de la tige de traction |
mm |
M30×550 |
M30×620 |
M36×700 |
|||
|
Pression atmosphérique utilisée |
Mpa |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
|||
|
Poinçon (avant et arrière × gauche et droite × hauteur) |
mm |
1763×1623×3600 |
2090×1906×3900 |
2302×2056×4355 |
|||
|
Nom |
Unité |
DPS-250T |
DPS-315T |
DPS-400T |
|||
|
Force nominale |
KN |
2500 |
3150 |
4000 |
|||
|
Taper |
V |
H |
V |
H |
V |
H |
|
|
Course du curseur |
mm |
320 |
200 |
350 |
250 |
400 |
250 |
|
Course de force nominale |
mm |
25 |
20 |
30 |
20 |
30 |
20 |
|
Nombre de coups (vitesse constante) |
s.p.m |
35 |
50 |
28 |
40 |
25 |
35 |
|
Hauteur maximale de la matrice |
mm |
520 |
580 |
550 |
600 |
600 |
675 |
|
Réglage de la hauteur de la matrice |
mm |
120 |
120 |
150 |
|||
|
Taille inférieure de la table de travail |
mm |
950×900×155 |
1000×900×177 |
1200×1000×185 |
|||
|
Bas du curseur |
mm |
970×800 |
1050×900 |
1200×800 |
|||
|
Trou central de la table de travail |
mm |
Ø420 |
Ø450 |
Ø500 |
|||
|
Trou de poignée de matrice |
mm |
Ø75 |
Ø75 |
Ø75 |
|||
|
Moteur principal |
KW×P |
30×4 |
37×4 |
45×4 |
|||
|
Taille de la tige de traction |
mm |
M36×700 |
M36×900 |
M36×1000 |
|||
|
Pression atmosphérique utilisée |
Mpa |
0.6-0.7 |
|||||
|
Poinçon (avant et arrière × gauche et droite × hauteur) |
mm |
2820×2136×4730 |
2900×2206×5112 |
3400×2346×5377 |
|||
|
Nom |
Unité |
DPS-400 trois axes |
DPS-500 trois axes |
DPS-600 trois axes |
|||
|
Force nominale |
KN |
4000 |
5000 |
6000 |
|||
|
Taper |
V |
H |
V |
H |
V |
H |
|
|
Course du curseur |
mm |
400 |
250 |
450 |
250 |
450 |
250 |
|
Course de force nominale |
mm |
30 |
20 |
30 |
20 |
30 |
20 |
|
Nombre de coups (vitesse constante) |
s.p.m |
25 |
35 |
20 |
35 |
20 |
35 |
|
Hauteur maximale de la matrice |
mm |
600 |
675 |
650 |
750 |
650 |
750 |
|
Réglage de la hauteur de la matrice |
mm |
150 |
150 |
150 |
|||
|
Taille inférieure de la table de travail |
mm |
1200×1000×185 |
1400×1200×215 |
1500×1200×235 |
|||
|
Bas du curseur |
mm |
1280×1000 |
1600×1200 |
1600×1200 |
|||
|
Trou central de la table de travail |
mm |
Ø500 |
Ø550 |
Ø550 |
|||
|
Trou de poignée de matrice |
mm |
Ø75 |
Ø100 |
Ø100 |
|||
|
Moteur principal |
KW×P |
37×4 |
55×4 |
55×4 |
|||
|
Taille de la tige de traction |
mm |
M36×1000 |
M42×1200 |
M42×1300 |
|||
|
Pression atmosphérique utilisée |
Mpa |
0.6-0.7 |
|||||
|
Poinçon (avant et arrière × gauche et droite × hauteur) |
mm |
3512×2240×5600 |
3627×2480×5800 |
3810×2600×6150 |
|||
|
Nom |
Unité |
DPS-800 trois axes |
DPS-1000 trois axes |
||
|
Force nominale |
KN |
8000 |
10000 |
||
|
Taper |
V |
H |
V |
H |
|
|
Course du curseur |
mm |
450 |
300 |
450 |
300 |
|
Course de force nominale |
mm |
35 |
25 |
35 |
25 |
|
Nombre de coups (vitesse constante) |
s.p.m |
20 |
35 |
20 |
35 |
|
Hauteur maximale de la matrice |
mm |
700 |
775 |
700 |
775 |
|
Réglage de la hauteur de la matrice |
mm |
150 |
150 |
||
|
Taille inférieure de la table de travail |
mm |
1600×1300×265 |
1700×1350×295 |
||
|
Bas du curseur |
mm |
1700×1300 |
1800×1350 |
||
|
Trou central de la table de travail |
mm |
Ø600 |
Ø700 |
||
|
Trou de poignée de matrice |
mm |
Ø120 |
Ø120 |
||
|
Moteur principal |
KW×P |
75×4 |
90×4 |
||
|
Taille de la tige de traction |
mm |
M48×1400 |
M48×1500 |
||
|
Pression atmosphérique utilisée |
Mpa |
0.6-0.7 |
|||
|
Poinçon (avant et arrière × gauche et droite × hauteur) |
mm |
4020×2740×6400 |
4200×2840×6850 |
||
|
Accessoires standards |
|
|
Embrayage pneumatique |
● |
|
Écran tactile |
● |
|
Compteur de précharge, compteur de pré-rupture |
● |
|
Dispositif de protection contre les surcharges hydrauliques |
● |
|
Dispositif de détection de bourrage papier |
● |
|
Prise de courant |
● |
|
Dispositif de lubrification à graisse électrique |
● |
|
Dispositif de réglage électronique du coulisseau |
● |
|
Indicateur électronique de hauteur de moule |
● |
|
Dispositif d'équilibrage des coulisses et des moules |
● |
|
Commutateur à came rotatif électronique |
● |
|
Indicateur d'angle de vilebrequin |
● |
|
Comptoir |
● |
|
Connecteur de source d'air |
● |
|
Dispositif de protection du deuxième étage |
● |
|
Manuel d'instructions |
● |
|
Accessoires standards |
○ |
|
Dispositif de tampon pneumatique |
○ |
|
Pédale de commande |
○ |
|
Dispositif de poinçonnage supérieur à curseur |
○ |
|
Pied anti-vibration |
○ |
|
Dispositif de protection photoélectrique |
○ |
|
Alimentateur (types pneumatiques, mécaniques et NC) |
○ |
|
Étagère |
○ |
|
Niveleur |
○ |
|
Robot |
○ |
|
Dispositif d'éclairage du moule |
○ |

Comment choisir la méthode de fabrication appropriée
Lors de la sélection d'une méthode de fabrication du métal, tenez compte des facteurs suivants :
1. Taille des pièces : différentes tailles et volumes affectent les coûts de fabrication. Les petites pièces ont des coûts inférieurs. Diverses technologies peuvent être utilisées, notamment les cisailles, les machines de découpe laser, les machines à emboutir et les presses plieuses.
2. Types de matériaux : Différents processus conviennent à différents matériaux en fonction de la ductilité et de la résistance à la traction. Le freinage par presse et le profilage conviennent aux matériaux à faible résistance, tandis que les matériaux à haute résistance sont plus difficiles à plier et à rouler.
3. Conception de la pièce : Certains modèles, tels que les trous et le gaufrage, conviennent mieux à l'estampage. La découpe au laser offre des bords plus lisses que l'estampage. La forme et la complexité influencent également le choix de la méthode de formage. Le profilage peut traiter des formes linéaires complexes en un seul passage, tandis que le pliage nécessite plusieurs passes.
4. Coût : Réduire les coûts tout en maintenant la qualité est crucial. L'automatisation de l'emboutissage entraîne des coûts de main-d'œuvre inférieurs à ceux du pliage manuel. Le profilage et le freinage par presse plieuse ont des coûts d'outillage similaires. Le profilage est rentable pour la production en série de grandes pièces, tandis que la presse plieuse est meilleure pour les petites pièces et la fabrication en petits lots.
